当前位置:首页->产品展示->功放IC->HT8731(内置自适应动态升压15W单声道F类功放IC)

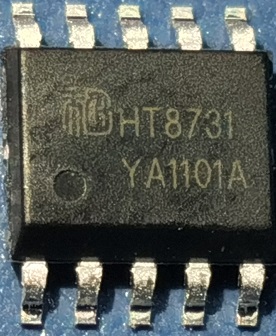

产品名称: HT8731(内置自适应动态升压15W单声道F类功放IC)
封装形式: SSOP-10/QFN-16
兼容型号:
产品功能: 15W/2.5V-5.5V(内置升压模块)/2Ω
产品规格书下载: HT8731.pdf
在线客服:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

目前,户外蓝牙音箱(包括手提音箱及拉杆音箱等产品类型)深受消费者的喜爱,其便携性既能满足家用,也能满足一定时间的户外使用,其音质效果优于一般的小蓝牙音箱,适合户外活动广场舞等场合。因其体积重量要求的要求决定了供电是以单节18650锂电池为供电电源。深圳市永阜康科技有限公司最新推广的内置自适应动态升压15W单声道F类功放IC-HT8731,该芯片音质表现高音通透、低音震撼、人声甜美,能完美实现3.7V单节锂电供电音箱产品的性能升级迭代。

HT8731特有的自适应动态升压,能根据芯片需要输出功率的大小来对应调整电源模块的输出电压,最大限度提高锂电池的续航时间;其输入电流限制功能可设定最大输入电流,以免因锂电池瞬间电压跌落太低造成主控重启;能通过一个主控IO口实现关断、开启、D类/AB类、防破音开启/关闭等各种模式的切换,节省蓝牙主控的资源,外围简单;2档防破音模式,ACF2高保真低失真模式适合小箱体的蓝牙音箱,ACF1宽动态音量震撼模式适合户外蓝牙音箱,两种模式选择只需要改动外围电阻,便可呈现不同风格的音质。

概述

HT8731是一款内置自适应H类升压的单声道D类音频功率放大器, 由锂电池供电时,THD+N<1%、20-20kHz全频段信号条件下,能连续输出6W功率(4Ω负载);另外,其还支持AB类模式。
HT8731内置的H类升压,提供8.0V最大输出电压。其小音乐信号时不升压,仅当功率较大时,提供一个适应输出功率的电压给D类功放,其可大幅提高系统效率,延长电池续航时间.
HT8731的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。HT8731提供两种不同音乐体验的ACF模式,以及ACF-Off 模式。
HT8731具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。
HT8731内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
此外,HT8731集成了输出端过流保护、片内过温保护等功能。

特性

・防削顶失真功能(防破音, Anti-Clipping Function,
ACF)
・免滤波器数字调制,直接驱动扬声器
・输出功率
6W (VBAT=3.3~4.2V, RL=4Ω, THD+N<1%, 20-20kHz
full band)
3W (VBAT=3.3~4.2V, RL=8Ω, THD+N<1%, 20-
20kHz full band
・VBAT供电范围:3.0V至5.5V
・高效H类升压功能
-自适应功放功率的升压轨,延长电池播放时间
-可调节最大限流值,有效防止电池拉死
・AB/D类可切换
・保护功能:过流/过热/欠压异常保护功能
・无铅封装,SSOP10L-PP, QFN3×3-16L

应用

・蓝牙/ Wi-Fi音箱 ・便携式音箱
・智能音箱 ・智能家居

管脚排列及定义

典型应用图
