当前位置:首页->产品展示->功放IC->HT2145(兼容YDA145的3W单声道防破音D类音频功放IC)
产品名称: HT2145(兼容YDA145的3W单声道防破音D类音频功放IC)
封装形式: CSP-9/SOP-8
兼容型号: YDA145/AW8145
产品功能: 3W/5V/4Ω
资料下载:  HT6845_Datasheet_CN_V0.1新.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

概述

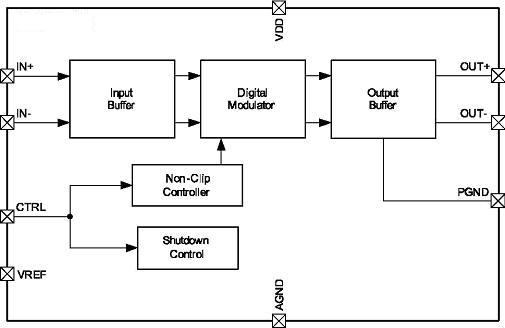

HT2145是一款无破音3W单声道D类音频功率放大电路。独特的无破音功能可以通过检测输出的破音失真,自动调整系统增益,不仅有效避免了大功率过载输出对喇叭的损坏,同时带来舒适的听觉感受。采用专有的电磁兼容技术,在全带宽范围内极大地降低了EMI干扰。 无需滤波器的PWM 调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本,并且简化了设计。高达90%的效率更加适合于手机及其他便携式音频产品。内置过流、过热和欠压保护,有效地保护电路在异常工作状况下正常工作而不被损坏。

特性
功率:

3.0W@THD+N=10%,f=1kHz,RL=4Ω,VDD=5V

1.8W@THD+N=10%,f=1kHz,RL=8Ω,VDD=5V

0.05%THD+N(1W 输出功率、5V 电源)

独特的无破音(NOC)功能,NOC1,NOC2,NOCOFF 三种模式可选

全带宽EMI 抑制

免滤波器驱动结构

高PSRR:-83dB(217Hz)

低静态电流(3.2mA)

低关断电流(<0.1μA)

工作电压范围:2.0V~6.0V

内置过流、过热和欠压保护

WCSP-9 /SOP-8封装

应用范围手机、MP3/MP4/CD,笔记本、数码相框、GPS等。

高效率Hi-Fi D类扬声器放大器LSI,在小型化、薄型化而又节能的前提下获得前所未有的高音质、高输出的声音,构造出保护自然生态的、对地球友好的机器。

优点1:以超过90%的高效率实现低发热

优点2:用独特的防破音功能抑制失真,享受Hi-Fi高保真音质

优点3:用极少的外接元件实现节省空间的安装

优点4:独有的EMI处理技术,在不加电感磁珠的情况下,实现CLASS-AB类播放效果
