当前位置:首页->产品展示->功放IC->PAM8603/AX8603(64阶直流音量控制3W立体声D类功放IC)
产品名称: PAM8603/AX8603(64阶直流音量控制3W立体声D类功放IC)
封装形式: SSOP-24/SOP-18
兼容型号: PAM8603
产品功能: 2X3W/5V/4Ω
资料下载:  AX8603说明书(1).doc
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述

CS8603是一款3W,立体声D类音频功率放大器,能够以D类放大器的效率提供AB类功率放大器的性能。新型的无滤波器结构可以省去传统的D类放大器输出低通滤波器,从而节省了系统成本和PCB空间,是便携式应用的理想选择。

CS8603采用SSOP-24和SOP-18封装。兼容PAM8603。

主要特点

l         无滤波的D类放大器,低静态电流和低EMI

l         在4Ω负载和5V电源条件下,提供高达3W输出功率

l         -75dB ~ +24dB范围内的64阶直流音量控制功能

l         高达90%效率

l         低THD,低噪声

l         短路电流保护

l         热保护

l         极少外部元器件,节省空间和成本

应用

l         LCD电视机、监视器

l         笔记本电脑

l         便携式扬声器

l         便携式DVD播放器、游戏

l         手机/免提

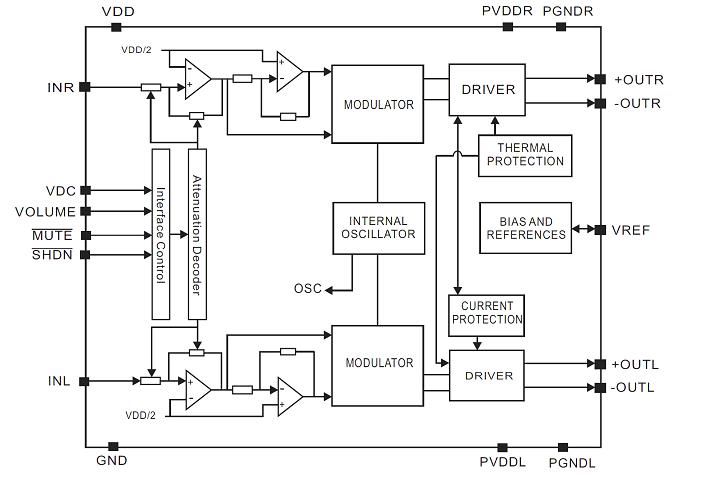

功能框图
