当前位置:首页->产品展示->功放IC->PAM8803/TA8803(兼容型号价格好)
产品名称: PAM8803/TA8803(兼容型号价格好)
封装形式: SSOP-24
兼容型号: PAM8803
产品功能: 2X3.0W/5V/4Ω
资料下载:  TA8803.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

产品概述

   TA8803兼容PAM8803,价格和货期有绝对的优势。

     TA8803在无滤波器时静态电流仅为10mA-12mA左右,从而提高了在实际工作中的平均效率。是一个3W的立体声D类放大器(图1),它可以在5V电源时以10%的THD+N向4Ω的扬声器给出3W的输出。当采用8Ω的扬声器时,它的最大功率输出为1.7W。因为去掉了输出低通滤波器,只需要最少的外部元件,仅7个电容而已。在8Ω负载时效率高达90%,这是因为它的导通电阻只有0.5Ω,也使它能够在很低的电源电压(2.5V)时还能够得到720mW的输出。另一个特点是它前所未有地集成了一个64级的数字音量控制系统,这个数字音量控制系统可以使其增益在-56.8dB到+24dB之间调节,因此可以省去外加的专用数字音量控制芯片,进一步降低了整机的成本。

   TA8803也具有很低的噪声底板,大约在-100dB左右。TA8803还具有短路保护和过温保护,其正常工作范围为-40度到+85度摄氏。TA8803采用了SSOP-24无铅封装。

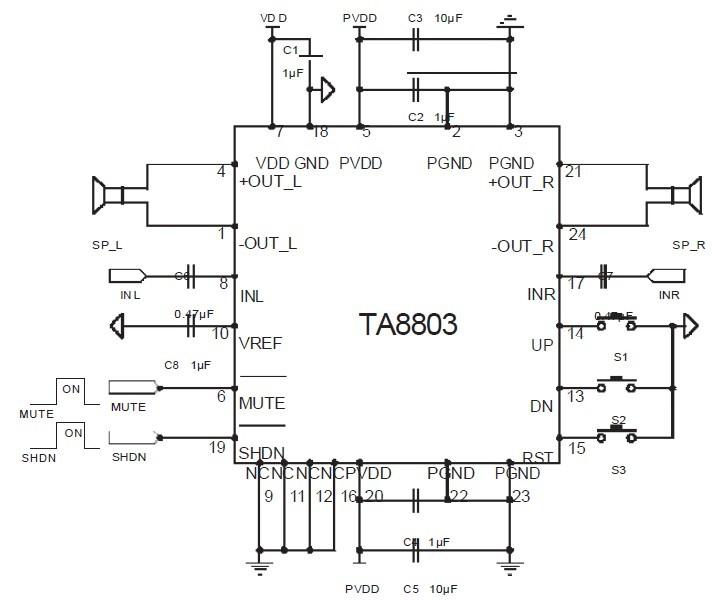

典型应用原理图



    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
HT878 2X8.5W/2.7V-5.5V(内置自适应升压模块)/4Ω TSSOP-24 2.5V-5.5V 可任意限幅、单节锂电池内置升压的8W双声道音频功放IC
CS5230 恒定4.8W/2.5V-5.5V(内置自适应Charge Pump模块)/4Ω ESOP-10 2.7V-5.5V ESOP-10内置无电感电荷泵升压5W防破音单声道音频功放IC
CS8389 PO at 10% THD+N, VIN = 4.2V ,2X4.8W(BOOST升压值为6.2V) CS8390 ESOP-16 2.7V-5.5V 固定20倍增益,4种防破音可选,AB/D切换功能,2X4.8W输出功率,立体声音频功率放大器
HT8310 5.2W/2.8V-5.5V(内置电荷泵无电感升压模块)/4Ω QFN-16/ESOP-16 2.7V-5.5V 高效率电荷泵自适应升压和防破音功能的5.2W D/AB切换单声道音频功率放大器
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 带任意限幅的高保真D类/AB类切换10W立体声功放IC,适用于两节锂电池串联8.4V供电的音频产品
CS8386 PO at 10% THD+N, VIN = 3.7V ,2X4W ESOP-16 2.7V-5.0V 单节锂电双声道3W失真1%这个功率区间最具性价比的选择
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立体声D类I2S输入音频功放
双节锂电池7.4V供电实现2X20W音频放大/升压/USB充电组合解决方案 PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升压值为15V)) 6V-8.4V
HT7178 输入电压范围:2.7V -14 V;输出电压范围:4.5V-20V ;可编程峰值电流: 14A TPS61088/HT7167 DFN-20 2.7V-14V 20V 14A带输出关断的全集成同步升压IC
HT317 2X42W/18V/4Ω或75W/24V/4Ω TSSOP-28 5V-26V 42W立体声/75W单声道D类功放IC,,工作电压5-26V,极限耐压32V!
AX3005 2X10W/12V/8Ω TPA3005 QFP-48/HSOP-28 8V-18V 兼容TPA3005,10W双声道D类功放IC
