当前位置:首页->产品展示->功放IC->AX8703(带I2C音量控制的3W无滤波器D类立体声功放IC)
产品名称: AX8703(带I2C音量控制的3W无滤波器D类立体声功放IC)
封装形式: SOP-16
兼容型号:
产品功能: 2X3W/5V/4Ω
资料下载:  AX8703.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

产品概述
  AX8703 是一款带I2C 音量控制3 W 立体声D 类音频功率放大器,能够以D 类放大器的效率提供AB 类功率放大器的性能。采用D 类结构,AX8703 能够以高于85 %的效率提供3 W功率。新型的无滤波器结构可以省去传统的D类放大器输出低通滤波器,从而节省了系统成本和PCB 空间,是便携式应用的理想选择。AX8703 工作电压2.5V-5.5V,采用SOP-16 封装。
主要特点
􀁺 无滤波的D 类放大器,低静态电流和低EMI
􀁺 在4 Ω负载和5 V 电源条件下,提供高达3W 输出功率
􀁺 − 75 dB ~ + 24 dB 范围内的32 阶I2C 音量控制功能
􀁺 高达90%效率
􀁺 低THD,低噪声
􀁺 短路电流保护
􀁺 热保护
􀁺 极少外部元器件,节省空间和成本

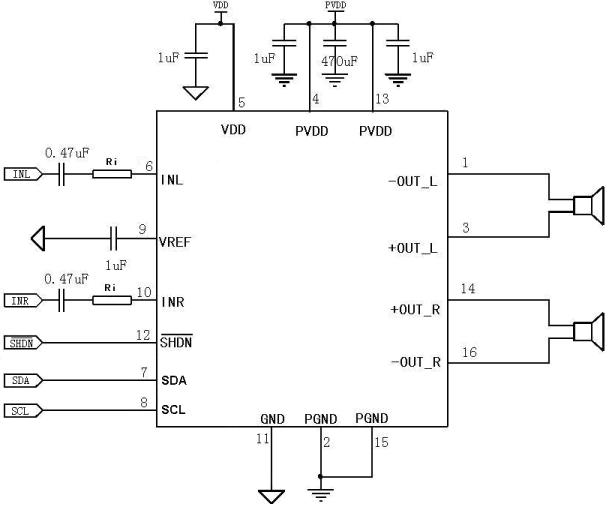

应用线路图
