当前位置:首页->产品展示->电源管理IC->A96010(带LED典型状态/电池充饱百分比显示的锂电充电管理IC)
产品名称: A96010(带LED典型状态/电池充饱百分比显示的锂电充电管理IC)

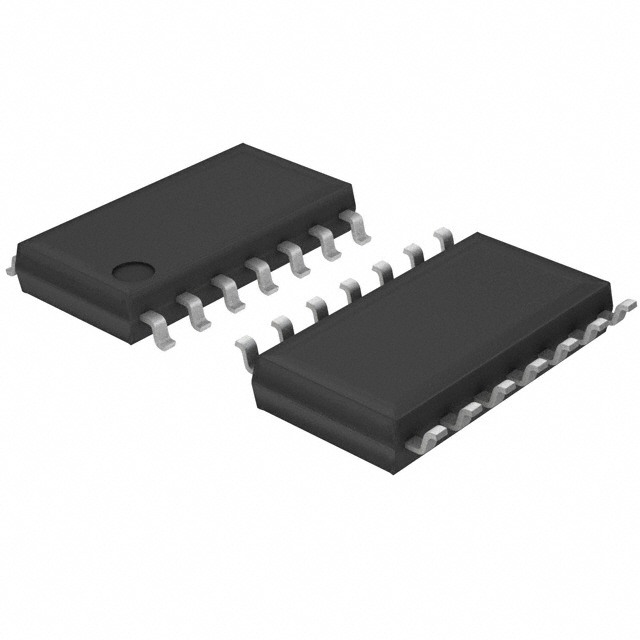

封装形式: SOP-14
兼容型号:
产品功能: MP3,MP4等数码产品充电,5V的电源接入输入端,唤醒MCU,从而进入充电模式,电量由充电IC将电量存储在锂电池中,当有负载插入时,当MCU会检测到有负载接入,则进入放电模式,MCU打开升压IC,把锂电池的电压升高到5V,对负载进行放电,MCU对放电电流进行侦测,当电流异常时,停止对负载放电,并且LED报警,等待负载拔出,则恢复正常;当负载充电充满时,MCU停止对外放电,进入省电模式。
资料下载:  带LED状态显示的移动电源方案(中文)1.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概述

本产品广泛应用于手机,MP3,MP4等数码产品充电,5V的电源接入输入端,唤醒MCU,从而进入充电模式,电量由充电IC将电量存储在锂电池中,当有负载插入时,当MCU会检测到有负载接入,则进入放电模式,MCU打开升压IC,把锂电池的电压升高到5V,对负载进行放电,MCU对放电电流进行侦测,当电流异常时,停止对负载放电,并且LED报警,等待负载拔出,则恢复正常;当负载充电充满时,MCU停止对外放电,进入省电模式。

典型特征

专用充电可编程IC控制电池充电,其效率高;

充电无需MOSFET,检测电阻器或隔离二级管;

充电电压精度达到正负1%的4.2V预设充电电压;

耗尽的电池预先充电处理,小电流充电可减少发热;

待机电流小于15uA;

电源拔插自动唤醒;

负载拔插自动唤醒,无需人工唤醒;

转换效率大于90%;

输出电流可达到700mA;

LED典型状态指示表(可根据客户具体需求定制)

典型状态(1)

充电:给随心充充电时,会以跑马灯的形式既时显示电池容量;

充饱:随心充充电充饱时,LED灯全部点亮;

放电:放电指示LED闪烁;

放电电流异常:全部LED闪烁;

典型状态(2)

电池状态显示:4个LED显示电池充饱的百分比:25%以下,25%-50%,50%-75%,75%-90%,90%以上;

25%以下,LED1闪烁,LED2-LED4不亮;

25%-50%,LED1亮,LED2闪烁,LED3-LED4不亮;

50%-75%,LED1,LED2亮,LED3闪烁,LED4不亮;

75%-90%,LED1,LED2,LED3亮,LED4闪烁;

90%以上,LED1,LED2,LED3,LED亮;

典型应用

 便携式移动电源

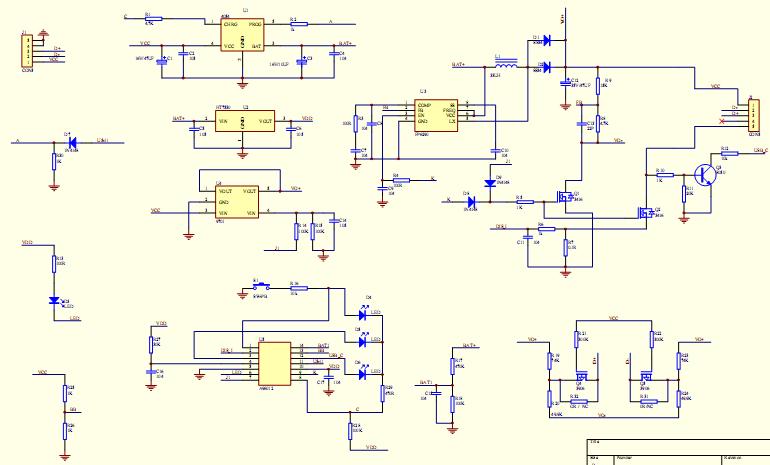

典型应用电路图
