当前位置:首页->产品展示->功放IC->4871(3W单声道AB类功放IC)
产品名称: 4871(3W单声道AB类功放IC)
封装形式: SOP-8
兼容型号: LM4871/HWD2171/CSC8002
产品功能: 2.5W/5V/4Ω
资料下载:  4871 PDF.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

产品概述

国产音频功放电路4871,SOP8封装。输出功率:2.6W,工作电压:2.2V-6.5V,带关断。可以很低的价格替换NS的LM4871。 4871为一款单通道桥式连接音频功率放大器,在5V单电源条件下条件下,可为3Ω负载提供3W的连续平均功率,在关断模式下,4871处于微功耗状态IQ=0.6μA,适用于便携式设备。无需耦合电容、旁路电容及缓冲网络,只需极少的外围器件,增益外部可调。 LM4871具备外部控制的低功耗关断模式、以及内部热关断保护机制。其增益可以通过外部电阻进行配置。 特性: 无需耦合电容、自举电容及缓冲网络 增益外部可调 增益稳定 管脚与LM4861兼容 MSOP、SOP、DIP封装 电压范围2.0V~5.5V 应用范围: 便携式电子消费产品 玩具 游戏机

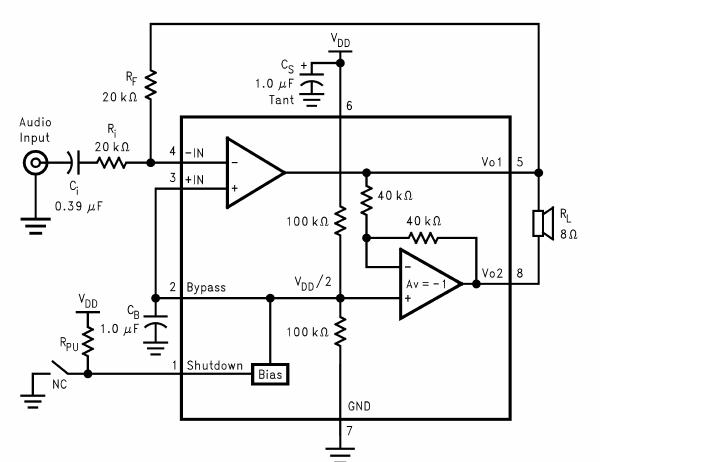

典型应用原理图





    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
HT876 2X9.5W/8.5V/4Ω或18W/8.5V/2Ω TSSOP-20 2.5V-9.0V 带任意限幅的高保真D类/AB类切换10W立体声功放IC,适用于两节锂电池串联8.4V供电的音频产品
CS5256 CS5256E是一款5V输入,支持单节锂电池或锂离子聚合物电池的降压充电管理IC。CS5256E集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件, 可有效减少整体方案尺寸, 降低BOM成 本。CS5256E转换器具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调, 充电效率可以达到 90%以上。 ESOP-8 3.7V-6.0V 具有自适应输入电流限制、2A同步降压型锂电池充电管理IC
CS8386 PO at 10% THD+N, VIN = 3.7V ,2X4W ESOP-16 2.7V-5.0V 单节锂电双声道3W失真1%这个功率区间最具性价比的选择
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立体声D类I2S输入音频功放
双节锂电池7.4V供电实现2X20W音频放大/升压/USB充电组合解决方案 PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升压值为15V)) 6V-8.4V
HT7178 HT7178是一款高功率、全集成升压转换器,带有负载关断功能的栅极驱动,集成11mΩ功率开关管和13mΩ同步整流管,为便携式系统提供高效的小尺寸解决方案。 TPS61088 DFN-20 2.7V-14V HT7178(20V 12A带输出关断的全集成同步升压IC)
HT317 2X42W/18V/4Ω或75W/24V/4Ω TSSOP-28 5V-26V 42W立体声/75W单声道D类功放IC,,工作电压5-26V,极限耐压32V!
HT8691 7.0W/2.8V-5.5V(内置升压模块)/4Ω ESOP-8 2.5V-5.5V 小型封装低成本内置升压音频功放HT8691
HT8692 6.5W/2.5V-5.5V(内置升压模块)/4Ω SOP-16 2.5V-5.5V 内置BOOST升压、防破音功能、恒定5.0W功率输出的单声道D类功放IC
CS8323S PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 3.70W(BOOST升压值为5.5V) RL = 4 Ω 5.00W(BOOST升压值为6.5V) E-SOP-16 2.5V-5.5V 内置BOOST升压、恒定5.0W输出功率、AB类/D类切换单声道音频功放IC
HT6873 3.5W/5V/4Ω PAM8302/TPA2005/SCA2005/HT6871 SOP-8 2.2V-5.5V HT6873是一款3.4W低EMI防削顶单声道免滤波D类音频功率放大器
AX3005 2X10W/12V/8Ω TPA3005 QFP-48/HSOP-28 8V-18V 兼容TPA3005,10W双声道D类功放IC
AX8603 2X3W/5V/4Ω PAM8603 SSOP-24/SOP-18 2V-6V 兼容PAM8603,带64阶直流音量控制
