产品名称: ANT2801(5V USB输入两节锂电池高效充电管理IC)
封装形式: TSSOP-20
兼容型号:
产品功能: ANT2801 是一款宽范围电压输入,专门为双节锂电池充电的芯片,无需传统的5V适配器。
产品规格书下载: ANT2801.pdf
在线客服:
给我发消息
张代明 3003290139
给我发消息
张顺平 3003262363
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概要
ANT2801是一款宽范围电压输入,专门为双节锂电池充电的芯片,无需传统的9V 专用适配器,只需标准5V 适配器。可以通过外置电阻来设定芯片充电电流,通过外置电容来设定充电超时时间。低阻抗的电源通路可以使充电效率更高,减少充电时间,提高电池使用寿命
ANT2801可以自适应适配器的电流供应能力来自动调整充电电流,既能确保输入适配器不会出现过载现象,又能发挥适配器的最大电流能力,所以适用于各种直流设备以及标准USB 充电设备。

特性
 充电电流可以达到1.2A
 包括涓流、恒流、恒压三种充电模式。
 充电恒流值设定。
 充电定时设定。
 输入功率保护设定。
 电池温度阈值设定。
 内部集成高压低导通电阻功率管。
 充电状态指示。
 欠压锁定。
 过压保护。
 过温保护。

封装信息
 eTSSOP20

应用
 蓝牙音箱
 移动电源
 其他电子设备

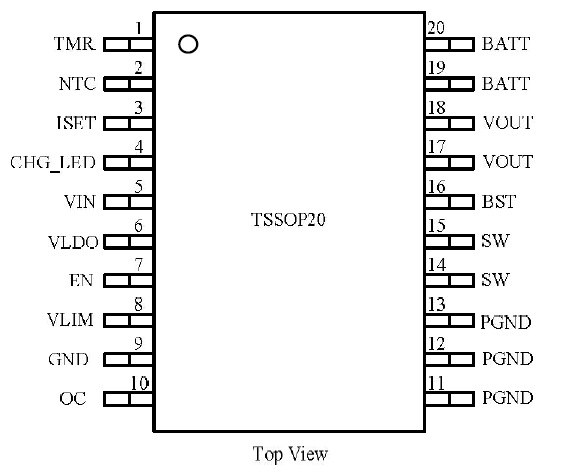

引脚分配图

典型应用电路

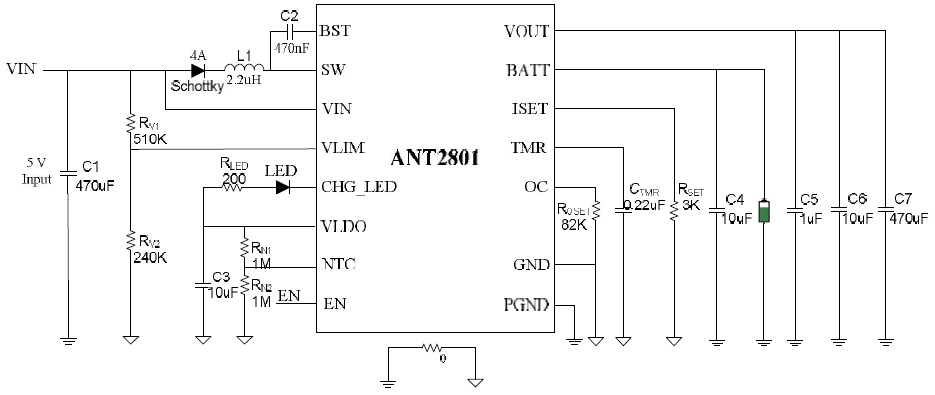

ANT2801典型应用电路(5V1A 适配器)

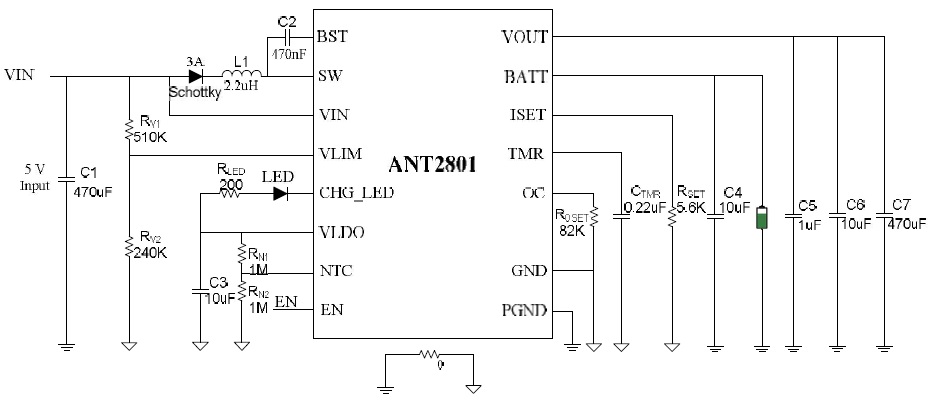

ANT2801典型应用电路(5V2A 适配器)
