当前位置:首页->产品展示->功放IC->CS8508E(AB类/D类切换8W单声道音频功放IC)

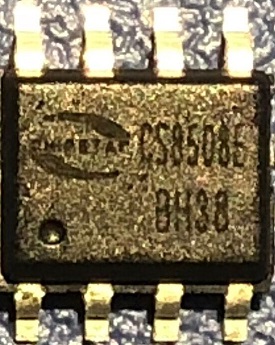

产品名称: CS8508E(AB类/D类切换8W单声道音频功放IC)
封装形式: ESOP-8
兼容型号:
产品功能: 8.5W/8.5V/4Ω
资料下载: CS8508.PDF
在线销售: 给我发消息 给我发消息 给我发消息

    详细介绍

概要

CS8508E是一款高效率,超低EMI8.0W单声道音频放大器。在电源电压为7.4V的情况下,CS8508E可以为4欧的负载输出6.8W的功率。CS8508E 无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。2.5~8.8V宽电压工作范围,D类模式高达90%的效率,,AB类D类模式可切换的Ω 的负载输出6.8W的功率。在D类模式下快速的启动时间和纤小的封装尺寸使得CS8508E成为双节锂电池在串联的电源供电情况下最适用的音频功放。
CS8508E的全差分架构和极高的PSRR有效地提高了对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
CS8508E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8508E提供了纤小的ESOP8L封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

功能特性

输出功率----D类模式
VDD = 8.5V,THD+N=10%
RL = 8 Ω 4.20W
RL = 4 Ω 8.50W
VDD = 5.0V,THD+N=1%
RL = 8 Ω 1.30W
RL = 4 Ω 2.65W
输出功率----AB类模式
VDD = 8.5V,THD+N=10%
RL = 8 Ω 4.00W
RL = 4 Ω 8.00W
VDD = 5.0V,THD+N=10%
RL = 8 Ω 1.50W
RL = 4 Ω 3.00W
工作电压范围:2.5~8.8V
无需滤波的Class-D结构
D类模式高达90%的效率
高的电源抑制比(PSRR):在217Hz下为-80dB
快速的启动时间 (40ms)
 低静态电流 (3mA)
低关断电流 (<0.1μA)
过流保护,短路保护和过热保护
符合Rohs标准的无铅封装]
应用
多媒体音箱
扩音器

CS8508E典型应用原理图

图1 差分输入应用图

图2  单端输入应用图
