当前位置:首页->产品展示->电源管理IC->LI4001(2A开关降压型4.2V锂电池充电IC)
产品名称: LI4001(2A开关降压型4.2V锂电池充电IC)
封装形式: ESOP-8/DFN-8
兼容型号:
产品功能: 2A开关降压型4.2V锂电池充电器
产品规格书下载: LI4001.pdf
在线客服:
给我发消息
张顺平 3003262363
给我发消息
鄢先辉 2850985542
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

描述
LI4001是一款面向5V交流适配器的2A锂离子电池充电芯片。采用700KHz开关降压型转换器拓扑结构工作。LI4001包括完整的涓流充电、恒流充电、恒压充电、充电自动终止电路、自动再充电以及过流保护、短路保护电路。最大2A的可编程充电电流与简单的外围电路造就了一种能被嵌入在各种手持式应用中的小型化充电器。
由于集成了温度保护、输入欠压闭锁,提高了芯片的应用可靠性。
电池充电电流和充电结束指示采用外部元件设定,LI4001采用ESOP8/DFN8L热耗散增强性封装。

绝对最大额定值
输入电源电压(VIN):8V
工作环境温度范围:-40℃至 85℃
工作最大结温:135℃
贮存温度范围:-65℃至 125℃
引脚温度(焊接时间 10 秒):260℃

特点
2A最大充电电流
适用于充电截止电压为4.2V的锂电池
工作于700KHz频率BUCK降压模式
无需外接防倒灌电路
2个LED充电状态指示引脚
精度小于1%的4.2V预设充电截止电压
涓流、恒流、恒压三段充电模式
带有使能控制引脚
采用 ESOP8/DFN8L 热耗散增强型封装

应用
便携式设备、各种充电器
手持式电脑、PAD
移动电源
大容量锂电池充电应用

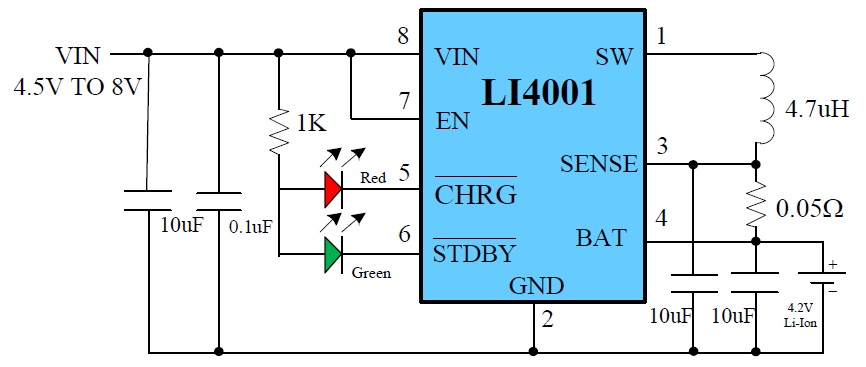

典型应用
