当前位置:首页->产品展示->电源管理IC->CS5363(1-4节锂电池/1-5节磷酸铁锂电池4A充电管理IC)
产品名称: CS5363(1-4节锂电池/1-5节磷酸铁锂电池4A充电管理IC)
封装形式: ESOP-16
兼容型号:
产品功能: CS5363E是一款20V耐压,1~4节锂电池或1~5节磷酸铁锂电池异步降压型充电管理IC。 集成功率MOS, 具有最大4A的充电电流能力,充电电流可以通过外部电阻灵活可调。恒压充电电压由外部电阻分压网络设置,实现对多类型多节电池的充电管理。
产品规格书下载: CS5363.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
小明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS5363E是一款20V耐压,1~4节锂电池或1~5节磷酸铁锂电池异步降压型充电管理IC。 集成功率MOS, 具有最大4A的充电电流能力,充电电流可以通过外部电阻灵活可调。恒压充电电压由外部电阻分压网络设置,实现对多类型多节电池的充电管理。

CS5363E当使用太阳能板供电时,内部电路能够自动跟踪太阳能板的最大功率点,用户不需要考虑最坏情况,可最大限度地利用太阳能板的输出功率,非常适合利用太阳能板供电的应用。CS5363E通过外部电阻,可分别独立调节过充电结束电流以及过充电压。

CS5363E具有完善的保护功能,包括输入欠压和过压保护、电池充电过压和短路保护、电池温度保护、芯片过温保护、充电超时保护。此外芯片通过外接的LED指示灯,可对充电过程实现全程监控。采用ESOP-16封装。

描述

宽输入电压范围:3.6V~20V

太阳能板最大功率点跟踪功能

最大4A充电电流,充电电流外部电阻可调

充电终止电流独立可调

恒压充电电压独立可调,实现对多类型多节电池的充电管理

NTC功能

电池零漏电(不带路径的应用)

±1%电池过充电精度

支持双路LED充电状态指示

400KHz开关频率

电池充电过压,短路保护

输入欠压,过压保护

IC温度自适应调节,IC过温保护

应用

磷酸铁锂电池包、便携式工业与医疗仪器、锂电电池包、笔记本电脑、电动工具

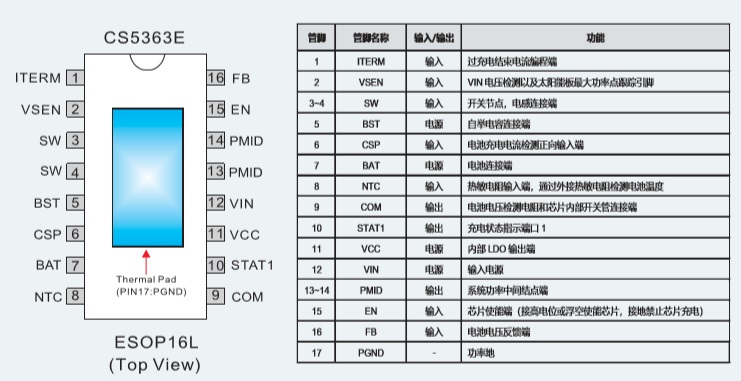

引脚排列及定义

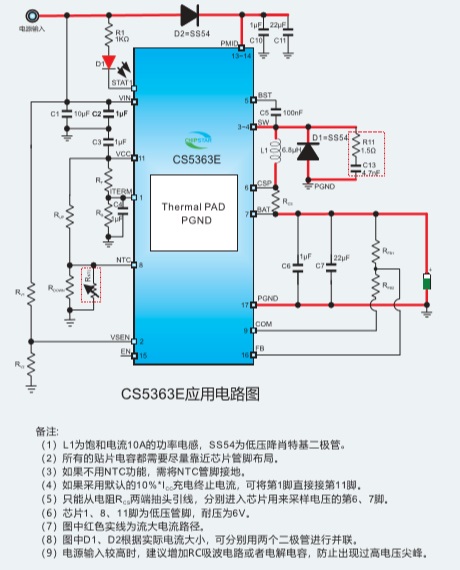

典型应用图
