产品名称: CS5315(3A大电流三节锂电池充电管理IC)
封装形式: EQA-16
兼容型号: CS5305/CS5310/CS5318
产品功能: CS5315E是一款26V输入,三节锂电池或锂离子聚合物电池的降压型 充电管理IC。
产品规格书下载: CS5315.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS5315E是一款26V输入,三节锂电池或锂离子聚合物电池的降压型充电管理IC。集成功率MOS,芯片采用同步开关架构,使其在应用时仅需极少的外围器件,可有效减少 整体方案尺寸,降低BOM成本。具有最大3A的充电电流能力,充电电流可以通过外部电阻灵活可调,充电效率可以达到90%以上。

CS5315E内置三个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路以及芯片温度调节环路 。CS5315E通过外部电阻,可独立灵活调节充电终止电流的大小。

CS5315E具有完善的保护功能,包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度 调节和保护,同时还具备电池反接保护功能。此外芯片通过外接的两路LED指示灯,可对充电过程实现全程监控。

CS5315E具有频率抖动的功能,系统会在正常工作的频率点上叠加微小抖动,从而使能量不会集中在一个固定频率点上,大大改善系统的EMI特性,该功能可以通过外部管脚FREQ使能(低电平)及关闭(悬空或者接高电平),此功能方便客户产品过EMI认证。

CS5315E具有终止电流可编程功能。通过设置不同的外部分压电阻, 可以很方便的调节充电终止电流的大小。ITERM端的电压可以在60mV-600mV之间可调,终止电流和两个电阻的关系如下公式所示: 其中VCC为内部TermLDO输出电压,为电流检测电阻,为CC充电流;当ITERM端接VCC时,充电终止电流为默认的内部设定值1/10*ICC。



描述

26V输入同步降压型充电

99%系统工作占空比

最大3A充电电流,充电电流外部电阻可调

NTC功能

降压充电效率90%

±1%电池恒压精度

充电终止电流独立可调

支持LED充电状态指示

内置功率MOS

550KHz开关频率,可支持6.8uH 电感

输出过压,短路保护

输入欠压,过压保护

IC过温保护

IC温度自适应调节

全集成结构,无需外置二极管

封装

EQA16

应用

蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具等领域

引脚排列以及定义

EQA-16封装尺寸和SOP-8一样

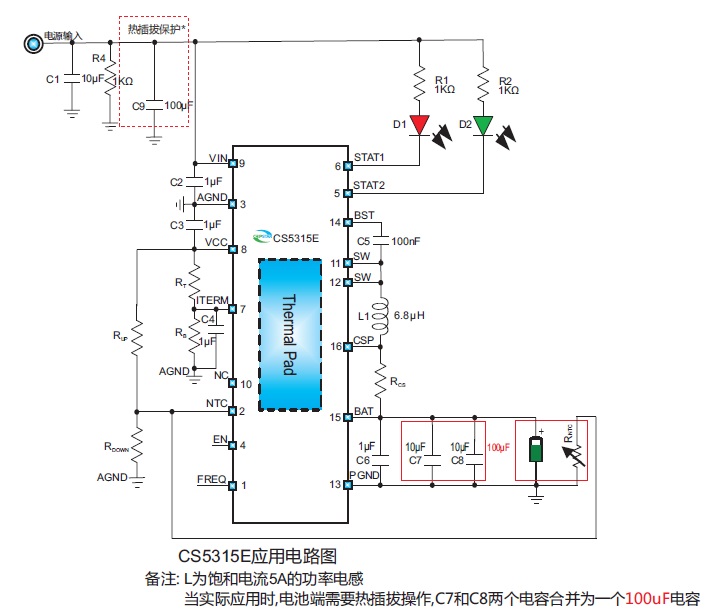

典型应用图
