产品名称: CS5305(高输入电压3A单节锂电池充电管理IC)
封装形式: EQA-16
兼容型号: CS5310/CS5315/CS5318
产品功能: CS5305E是一款26V输入,单节锂电池或锂离子聚合物电池的降压型 充电管理IC。
产品规格书下载: CS5305.pdf
在线客服:
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS5305E是一款26V输入,单节锂电池或锂离子聚合物电池的降压型充电管理IC。 集成功率MOS,芯片采用同步开关架构,使其在应用时仅需极少的外围器件,可有效减少 整体方案尺寸,降低BOM成本。具有最大3A的充电电流能力,充电电流可以通过外部电阻灵活可调,充电效率可以达到90%以上。

CS5305E内置三个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路以及芯片温度调节环路。CS5305E通过外部电阻,可独立灵活调节充电终止电流的大小。

CS5305E具有完善的保护功能,包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护,同时还具备电池反接保护功能。此外芯片通过外接的两路LED指示灯,可对充电过程实现全程监控。

CS5305E具有频率抖动的功能,系统会在正常工作的频率点上叠加微小抖动,从而使能量不会集中在一个固定频率点上,大大改善系统的EMI特性,该功能可以通过外部管脚FREQ使能(低电平)及关闭(悬空或者接高电平),此功能方便客户产品过EMI认证。

CS5305E具有终止电流可编程功能。通过设置不同的外部分压电阻, 可以很方便的调节充电终止电流的大小。ITERM端的电压可以在60mV-600mV之间可调,终止电流和两个电阻的关系如下公式所示: 其中VCC为内部TermLDO输出电压,为电流检测电阻,为CC充电流;当ITERM端接VCC时,充电终止电流为默认的内部设定值1/10*ICC。

描述

26V输入同步降压型充电

99%系统工作占空比

最大3A充电电流,充电电流外部电阻可调

NTC功能

降压充电效率90%

±1%电池恒压精度

充电终止电流独立可调

支持LED充电状态指示

内置功率MOS

550KHz开关频率,可支持2.2uH 电感

输出过压,短路保护

输入欠压,过压保护

IC过温保护

Ic温度自适应调节

全集成结构,无需外置二极管

封装

EQA16

应用

蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具等领域

引脚排列以及定义

EQA-16封装尺寸和SOP-8一样

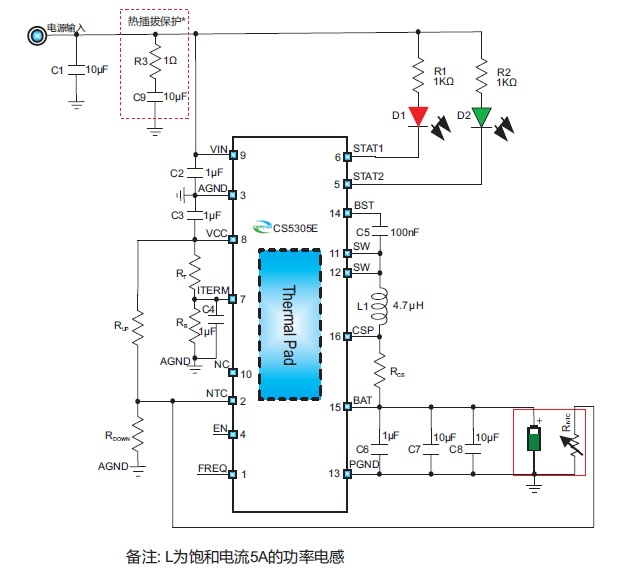

典型应用图



    您可能对以下产品感兴趣
产品型号 功能介绍 封装形式 工作电压 备注 兼容型号
M12229 M12229 是一款面向2串电芯30W移动电源应用的专用SOC,集成了同步开关升降压变换器、电池充放电管理模块(内置均衡控制) 、显示模块、电量计算模块,提供30W输入/输出功率,支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议,并提供过压/欠压、过充/过放、过温、过压、过流、短路保护等完备的保护功能。配合简单的外围电路,即可组成双串30W多口移动电源。 QFN-48 3.3V-12V 单路2串升降压30W移动电源SOC
M12269 M12269是一款面向3-8串电芯大功率移动电源应用的专用SOC,集成了同步升降压电压变换器、电池充放 电管理模块、显示模块、电量计算模块,提供最大 140W 输入/输出功率,支持 PD3.1、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充协议,并提供过压/欠压、过充/过放、过温等完备的保护功能。配合简单的外围电路,即可组成大功率多口移动电源管理方案。 QFN-48 3.3V-28V 多串升降压大功率移动电源 SOC
M12349 M12349 是一款面向大功率快充应用的电源管理SOC,集成了微处理器、升降压变换器、快充协议控制器,支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP等全部主流快充协议,结合少量元件即可组成单C口的140W大功率快充解决方案;辅以 DC-DC芯片,还可扩展为双路独立的C+CAA多口大功率快充解决方案。 QFN-48 6.0V-40V 双路升降压多口140W快充SOC
M12029 M12029 是一款面向小家电/电动工具快充的专用SOC,集成了同步开关升压变换器、快充协议控制器、电池充放电管理、电池电量计算、电量显示、电机控制等功能模块,支持PD3.1、QC3.0、AFC、FCP、SCP等快充协议,最大充电功率140W,并提供输入过压/欠压、过温、过流保护等完备的保护功能。配合简单的外围电路,即可组成小家电和电动工具1-8节电池的快充方案。 QFN-48 4.5V-28V 小家电/电动工具快充 SOC
M3030 M3030 是一款面向车载充电器应用的电源管理SOC,集成了双向升降压电压变换器、16位高精度ADC、USB Type-C 接口、MOSFET 驱动接口,兼容BC1.2 DCP、PD3.0/PPS、QC2.0、QC3.0、AFC、FCP、APPLE 2.4A 等流行的快充协议,支持过压保护、过流 保护等完备的安全保护机制。 外围仅需很少的元件,即可组成33W的车载充电器应用方案 QFN-32 6V-30V 是一款面向车载充电器应用的电源管理SOC
M2186 M2186是一款面向单串27W移动电源开发的专用SOC,可以完成 DC-DC 升压/降压功能、支持QC2.0、QC3.0、PD3.0/PPS、BC1.2 DCP、Apple2.4A快充协议 QFN-36 4.5V-12V 单串27W移动电源SOC
M2688 M2688是一款面向移动电源应用的电源管理SOC,集成了双向升降压电压变换器、16 位高精度ADC、快充协议。利用 M2688,外围仅需很少的元件,即可组成2-7串电池的独立双口大功率移动电源。 QFN-48 2.8V-40V 2-7节双向升降压型锂电充放电管理IC,内置快充协议
M3033 M3033 是一款电源管理 SOC,集成了单指令周期的高性能微处理器(MCU)、16-bit 高精度模/数转换单元(SD-ADC)、Buck-Boost 控制单元、MOSFET 驱动接口、LED 直接驱动接口,以及多种安全保护机制。M3033支持 PD2.0、QC2.0 快充协议,配合少许外围电路,即可组成 2-7 串电池的充电管理解决方案。 QFN-48 2.8V-40V 2-7节锂电池快充升降压解决方案
CS5181 CS5181E是一款锂离子电池线性充电器,适用于空间受限型便携式应用的系统电源路径管理,通过USB端口或交流适配器运行,最高支持1.5A的充电电流 ,支持非稳压适配器。 EQA-16 3.4V-28V 零功耗运输模式,电源路径管理,1.5A线性单节锂电池充电管理IC
CS4056 CS4056E是面向空间受限的便携应用的高度,集成锂离子和锂聚合 物 线性充电器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、非稳压适配器。 ESOP-8 4.5V-6.6V 耐压28V,低电池泄露电流,1.4A单节锂离子和锂聚合物电池线性充电电路 TP4056
CS5318 CS5318E是一款26V输入,四节锂电池或锂离子聚合物电池的降压型充电管理IC。 EQA-16 17.5V-26V 3A全集成同步降压型四节锂电池充电管理IC CS5305/CS5310/CS5315
CS5315 CS5315E是一款26V输入,三节锂电池或锂离子聚合物电池的降压型 充电管理IC。 EQA-16 13V-26V 3A全集成同步降压型三节锂电池充电管理IC CS5305/CS5310/CS5318
CS5310 CS5310E是一款26V输入,两节锂电池或锂离子聚合物电池的降压型 充电管理IC。 EQA-16 8.8V-26V 3A全集成同步降压型双节锂电池充电管理IC CS5305/CS5315/CS5318
CS5305 CS5305E是一款26V输入,单节锂电池或锂离子聚合物电池的降压型 充电管理IC。 EQA-16 3.8V-26V 3A全集成同步降压型单节锂电池充电管理IC CS5310/CS5315/CS5318
