当前位置:首页->产品展示->功放IC->HT4836(兼容LM4836的带直流音量控制/低音增强双声道AB类功放IC)
产品名称: HT4836(兼容LM4836的带直流音量控制/低音增强双声道AB类功放IC)

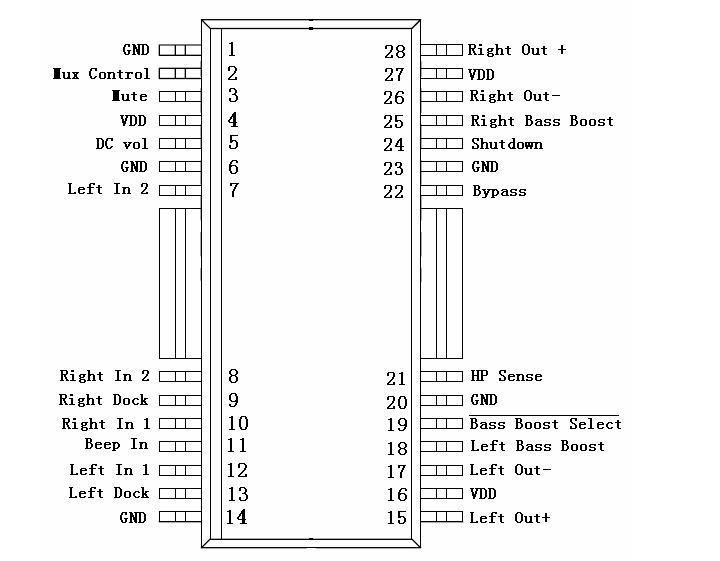

封装形式: HSOP-28
兼容型号: LM4836
产品功能: 2X2.1W/5V/4Ω
资料下载:  AT4836产品说明书[1].pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

一.概述
HT4836 是一款具有直流音量控制、低音增强和输入通道选择的立体声音频功率放大器芯片。在使用5V 电源供电,且THD+N≤1%时,该芯片能为一个4Ω的负载提供3W的平均功率,或为3Ω的负载提供3.5W 的平均功率。AT4836 音频功率放大器是为提供高质量的音频输出而设计的,且只需极少的外部组件。它包括直流音量控制、立体声桥式音频功率放大器、低音增强、增益选择和输入选择等模块,这使得其非常适合于多媒体监视器、便携式收音机和笔记本或台式电脑。AT4836 采用外部可控制的低功耗关断和立体耳机放大模式,使系统的适应性和性能达到最大化。
二.重要规格
1. 5V,1kHz,1%THD+N
接3Ω负载(HT4836MH,AT4836MTE),平均输出功率2.5W
接4Ω负载(HT4836MH,AT4836MTE),平均输出功率2W
接8Ω负载,平均输出功率1.2W
2. 单端模式,接32Ω负载,平均输出功率为85mW时,THD+N 1.0%(典型)
3. 关断电流0.2μA(典型)
三.特征
1. 直流音量控制
2. 双音源输入,通道可选择
3. 系统的滴答声检测
4. 立体声桥式或单端可选择的功率放大器
5. 内部或外部可选择的增益控制和低音增强结构
6. 热敏关断保护电路
四.应用
1. 笔记本或台式电脑
2. 多媒体监视器
3. 便携式收音机、DVB、PDA、便携式TV 等
