产品名称: CS8633 (4X15W四声道/25W+2X15W 2.1声道单芯片D类功放IC)

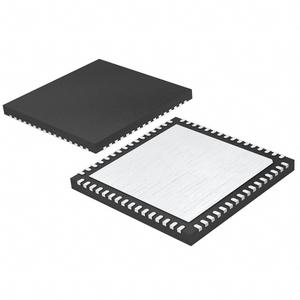

封装形式: QFN-64
兼容型号:
产品功能: PO at 10% 25W(4Ω)+2X15W(8Ω)/15V或4X15W(8Ω)/15V或2X25W(4Ω)/14V
资料下载:  CS8633.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

概要

CS8633D 是一款4X15W四通道高效D类音频功率放大电路,先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC的要求。CS8633D 四通道音频功率放大器是为需要高音频功率的系统设计的,它采用表面贴装技术,只需要少量的外围器件,便使系统具备高质量的音频输出功率。

CS8633D 内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被破坏。CS8633D 利用芯片自带的PBTL功能可以方便的应用在2.0,2.1或者4.0等音响系统上,可以为两路4欧负载提供2X25W的连续功率,也可以为四路8欧负载提供4X15W的连续功率,特别针对2.1的音响系统可以提供1路4欧负载驱动,两路8欧的负载驱动,为整个音频系统提供25W+2X15W的整体输出功率。CS8633D 具备90%的效率,使得在播放音乐的时候不需要额外的散热设计。

CS8633D 提供纤小的QFN8X8_64L封装形式供客户选择,可以为客户节省客观的PCB面积,其额定的工作温度范围为-40℃至85℃。

描述

输出功率

2.0声道

PO at 10% THD+N, VIN = 14V

RL = 4Ω  2X25W

4.0声道

PO at 10% THD+N, VIN = 15V

RL = 8Ω  4X15W

2.1声道

PO at 10% THD+N, VIN = 15V

25W(4Ω)+2X15W(8Ω)

● 高达90%的效率

●较大的电源电压范围:6.5V-18.5V

●免滤波功能

●扬声器保护包括可调功率限制器加直流保护

●输出管教方便布线布局

●良好短路保护和具备自动恢复功能的温度保护

●良好的失真和防噗声功能

●四级增益可调

●差分输入

●兼容2.0,2.1,4.0音响系统的应用

应用

家庭音响系统

引脚排列及定义

功能框图

典型应用图

4.0声道典型应用图

2.1声道典型应用图

2.0声道典型应用图
