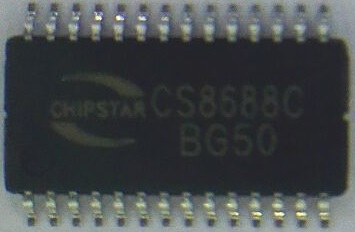

产品名称: CS8688(30W+2X15W单芯片2.1音箱专用D类功放IC)
封装形式: TSSOP-28
兼容型号:
产品功能: 30W(4Ω)+16W×2(8Ω)/16V
产品规格书下载: CS8688.pdf
在线客服:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概要

CS8688C是一款2X15W+30W专用2.1声道D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC 要求。CS8688C立体声音频功率放大器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。
CS8688C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。在供电电源小于16.0V的情况下,CS8688C可以驱动一个4Ω 的低音喇叭和2个8Ω高音喇叭,整体音频子系统具有高达90%的效率,使得在播放音乐的时候不需要额外的散热器。
CS8688C提供纤小的TSSOP28-PP封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃。


指标描述
输出功率
      PO at 10% THD+N, VDD = 16.0V
              RL = 2x8 Ω+4 Ω   2X16W+30W
      PO at 10% THD+N, VDD = 14.0V
             RL = 2x8 Ω+4 Ω   2X12.5W+24W
      PO at 10% THD+N, VDD = 12.0V
               RL =2x8 Ω+4 Ω   2X9.5W+18W
效率高达90%,无需散热片
较大的电源电压范围6.5V~18.5V
免滤波功能
16.0V以下电压可以驱动4Ω低音喇叭和2个8Ω低音喇叭
输出管脚方便布线布局
良好短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
内置20倍增益
差分输入


应用范围

 蓝牙音箱
 家庭音响系统

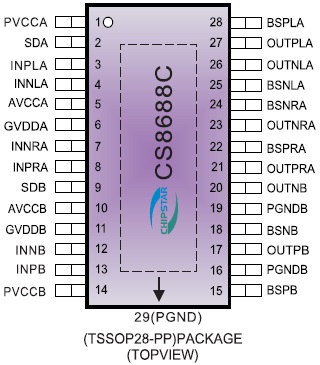

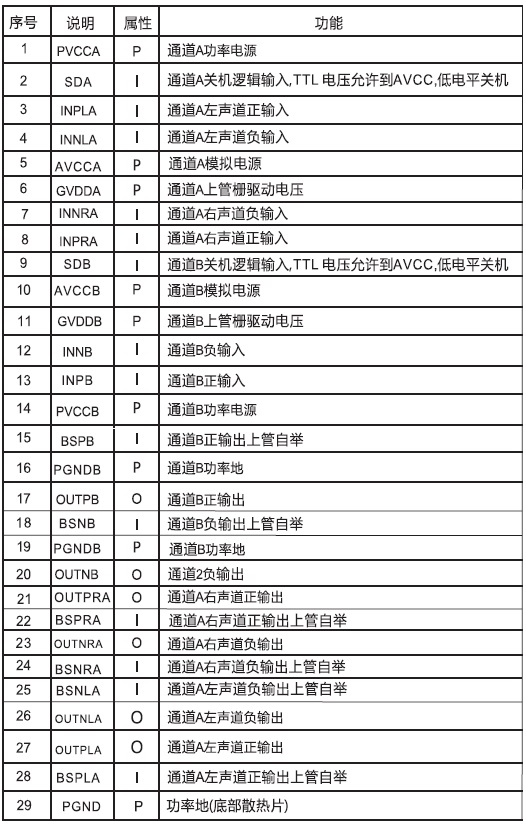

引脚排列及定义

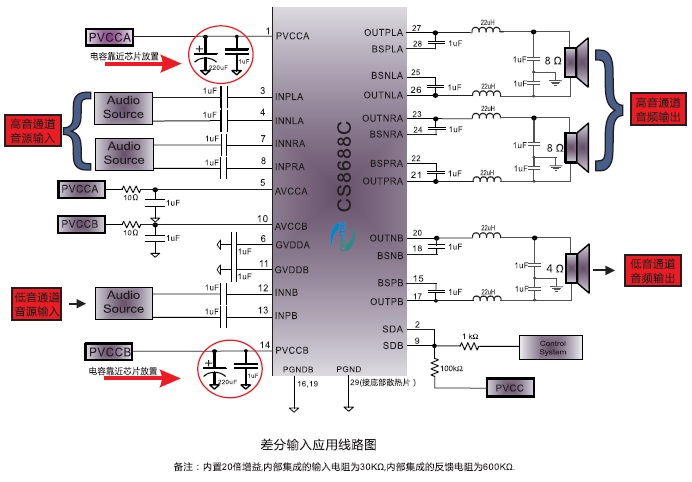

典型应用图
