当前位置:首页->产品展示->功放IC->AT8025(2X8W+15W单芯片2.1 声道D类功放IC)
产品名称: AT8025(2X8W+15W单芯片2.1 声道D类功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: 15W(4Ω)+8W×2(8Ω)/12V
产品规格书下载: AT8025.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
小明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要
AT8025是一款单芯片2.1声道 class D功放,内置三个通道的class D 功放,具有90%以上的效率,无需使用外置散热片,外围电路极其简洁。AT8025可以支持5V~13V的电源电压工作范围,每个通道采用BTL的输出模式,在左右声道各8欧姆负载,低音声道4欧姆负载条件下,最大可提供2X8W+15W的输出功率。

特性

2X8W+15W输出功率

全差分输入,BTL输出模式

优异的上、下电pop-click噪声抑制

0.05%的失真度

90dB的信噪比

5V~13V单电源电压供电

过流保护。

过热保护。

使用e-TSSOP24封装

应用
多媒体音箱
Soundbar音箱
Wifi,蓝牙音箱

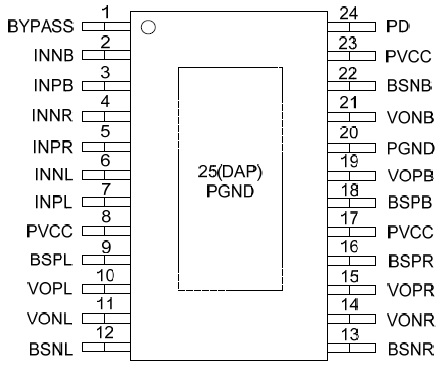

引脚分配图

典型应用电路

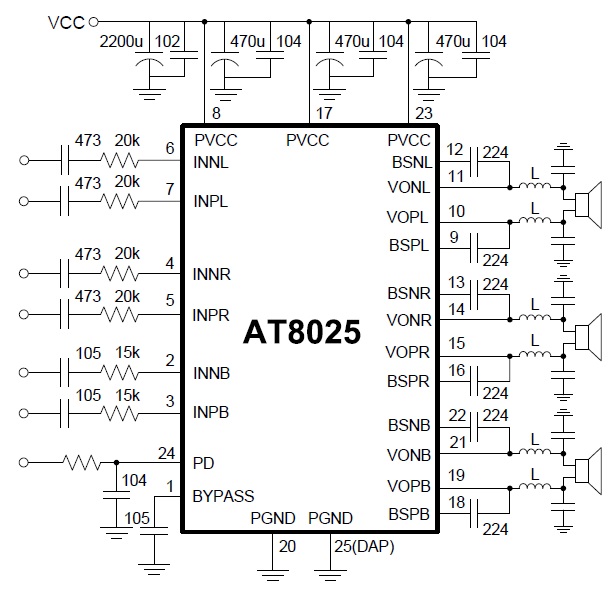

差分输入工作模式电路图

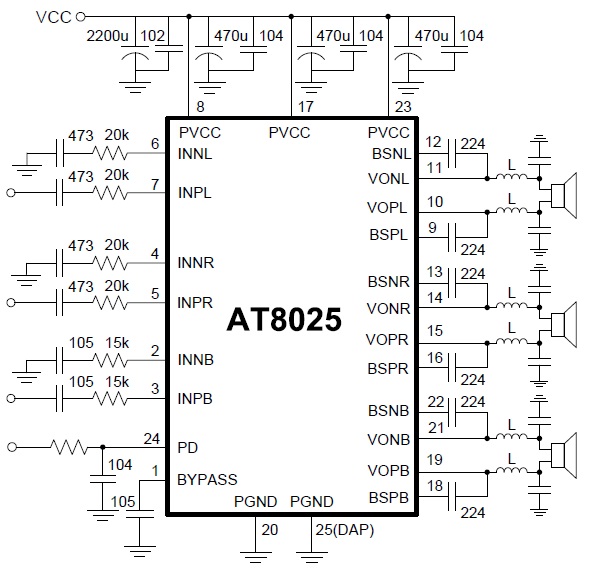

单端输入工作模式电路图
