当前位置:首页->产品展示->功放IC->CSC4863(带耳机模式2.5W立体声AB类音频功放IC)
产品名称: CSC4863(带耳机模式2.5W立体声AB类音频功放IC)

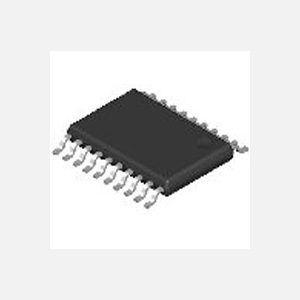

封装形式: TSSO-20/SOP-16W/SOP-16/DIP-16
兼容型号: LM4863,HWD2163
产品功能: 2X2.5W/5V/4Ω
资料下载:  CSC4863中文说明书(最新).doc
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍



产品概述

CSC4863功能特点:

1.在5V工作电压下,负载(4.)上的平均功率为2.2W或负载(3.)上的平均功率为2.5W,且失真度不超过1.0%

2.所需外围元件少且在2.0V~5.5V的输入电压下均可工作

3.立体耳机功放模式,稳定的增益输出,热关断保护电路

4.LM4863是专为大功率、高保真的应用场合所设计的音频功放IC

 兼容型号:NS LM4863

应  用:

手提设备,微型电话及玩具游戏等设备.

采用TSSOP-20/SOP-16W/SOP-16/DIP-16封装

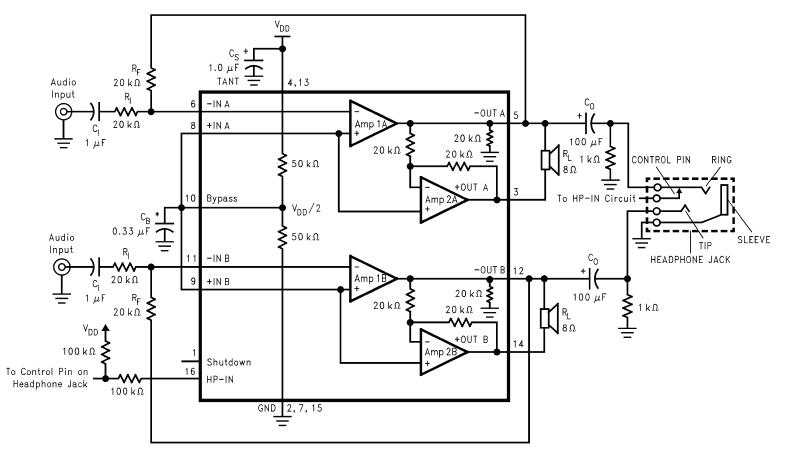

典型原理图



    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
HT878 2X8.5W/2.7V-5.5V(内置自适应升压模块)/4Ω TSSOP-24 2.5V-5.5V 可任意限幅、单节锂电池内置升压的8W双声道音频功放IC
CS5230 恒定4.8W/2.5V-5.5V(内置自适应Charge Pump模块)/4Ω ESOP-10 2.7V-5.5V ESOP-10内置无电感电荷泵升压5W防破音单声道音频功放IC
CS8390 PO at 10% THD+N, VIN = 4.2V ,2X6.6W(BOOST升压值为7.3V) CS8389 ESOP-16 2.7V-5.5V 固定20倍增益,4种防破音可选,AB/D切换功能,2X6.6W输出功率,立体声音频功率放大器
CS8389 PO at 10% THD+N, VIN = 4.2V ,2X4.8W(BOOST升压值为6.2V) CS8390 ESOP-16 2.7V-5.5V 固定20倍增益,4种防破音可选,AB/D切换功能,2X4.8W输出功率,立体声音频功率放大器
HT8310 5.2W/2.8V-5.5V(内置电荷泵无电感升压模块)/4Ω QFN-16/ESOP-16 2.7V-5.5V 高效率电荷泵自适应升压和防破音功能的5.2W D/AB切换单声道音频功率放大器
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 带任意限幅的高保真D类/AB类切换10W立体声功放IC,适用于两节锂电池串联8.4V供电的音频产品
CS8386 PO at 10% THD+N, VIN = 3.7V ,2X4W ESOP-16 2.7V-5.0V 单节锂电双声道3W失真1%这个功率区间最具性价比的选择
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立体声D类I2S输入音频功放
双节锂电池7.4V供电实现2X20W音频放大/升压/USB充电组合解决方案 PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升压值为15V)) 6V-8.4V
HT7178 输入电压范围:2.7V -14 V;输出电压范围:4.5V-20V ;可编程峰值电流: 14A TPS61088/HT7167 DFN-20 2.7V-14V 20V 14A带输出关断的全集成同步升压IC
HT317 2X42W/18V/4Ω或75W/24V/4Ω TSSOP-28 5V-26V 42W立体声/75W单声道D类功放IC,,工作电压5-26V,极限耐压32V!
NS4258 2X5.2W/5V/2Ω TSSOP-20/SOP-16 2.8V-5.5V 超低噪声、防失真、5W双声道AB、D类双模式音频功放IC
HT6818 2X3.3W/5V/4Ω HT6808 SOP-16 2.2V-5.9V 3.3W超低EMI防削顶立体声D类音频功率放大器
NS4249 2X3.0W/5V/3Ω NS4248/LM4863 SOP-16 2.2V-5.25V 带AB类/D类工作模式切换功能、超低EMI、无需滤波器、带立体声耳机放大器的3W双声道音频功放
TP4054 400mA锂电充电管理IC LTC4054/MCP73832 SOT23-5/SOT23-6 -0.3V-10V 单节锂离子电池采用恒定电流/恒定电压线性充电器
HT6808 2X3.2W/5V/4Ω或6W/5V/2Ω TSSOP-20 2V-6V 带防破音功能,完全避免FM干扰
