产品名称: NS4258(超低噪声、防失真、5W双声道AB、D类双模式音频功放IC)

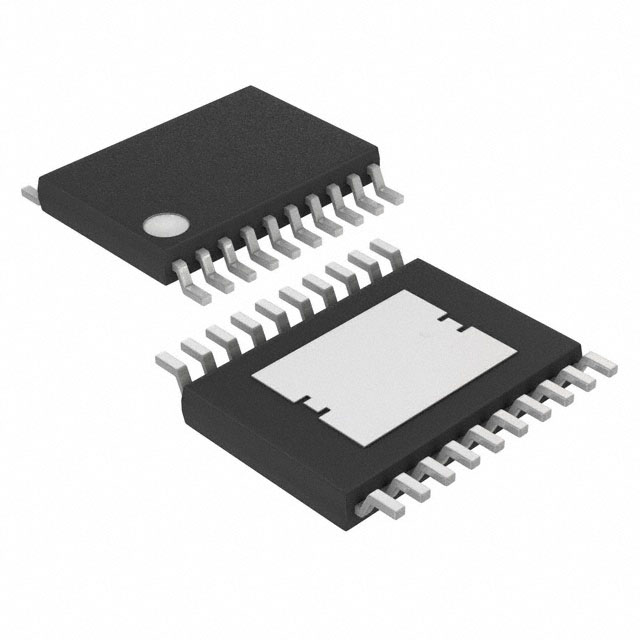

封装形式: TSSOP-20/SOP-16
兼容型号:
产品功能: 2X5.2W/5V/2Ω
产品规格书下载: NS4258.pdf
在线客服:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695
申请样品:  申请样品

    详细介绍

功能说明
  NS4258是一款全差分输入,超低噪声,防失真,无需滤波器,5W×2 双声道 AB 类 D 类切换音频功放。NS4258采用全差分输入设计,使得功放有较好的共模噪声抑制特性。NS4258采用先进的技术,在全带宽范围内极大地提高信噪比,最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真,实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。AB/D 类工作模式可通过一个控制管脚高低电平切换,以匹配不同的应用环境。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。NS4258在 5V 的工作电压时,每个通道能够向 2Ω 负载提供 5W 的输出功率.NS4258内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,D 类模式下高达 85%以上的效率更加适合低电压,高功率输出的音频系统。
  NS4258提供 eTSSOP-20 和 SOP-16 封装,额定的工作温度范围为-40℃至 85℃。
主要特性
 输出功率:3.2W×2(4Ω 负载), 5.2W ×2(2Ω 负载)
 超低底噪: 90uV
 工作电压范围:2.8V~5.5V  0.05%THD(2 W 输出功率、5V 电源、2Ω 负载、ClassD)
 AB 类 D 类切换功能
 防失真(NCN)功能
 差分输入方式
 优异的“上电,掉电”噪声抑制
 高达 85%的效率
 过流保护、过热保护、欠压保护
 eTSSOP-20 ,SOP-16 封装
应用领域
 蓝牙音响
 其他便携式音响

芯片管教描述

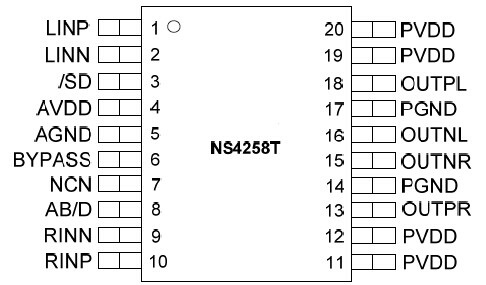

eTSSOP-20 封装管脚分配图

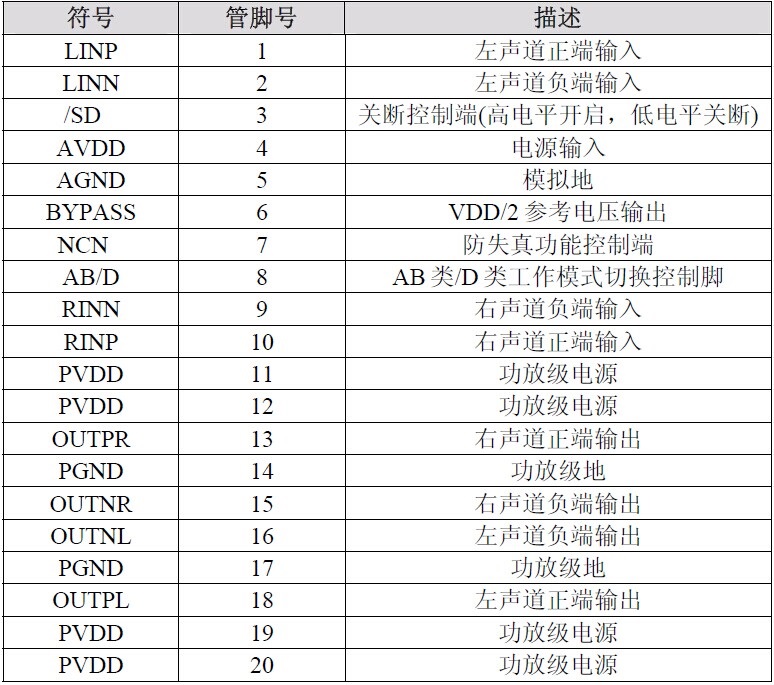

eTSSOP-20 封装引脚功能描述

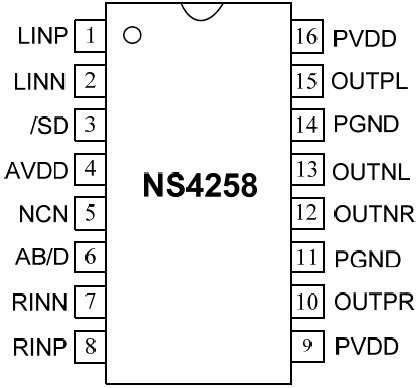

SOP-16 封装管脚分配图

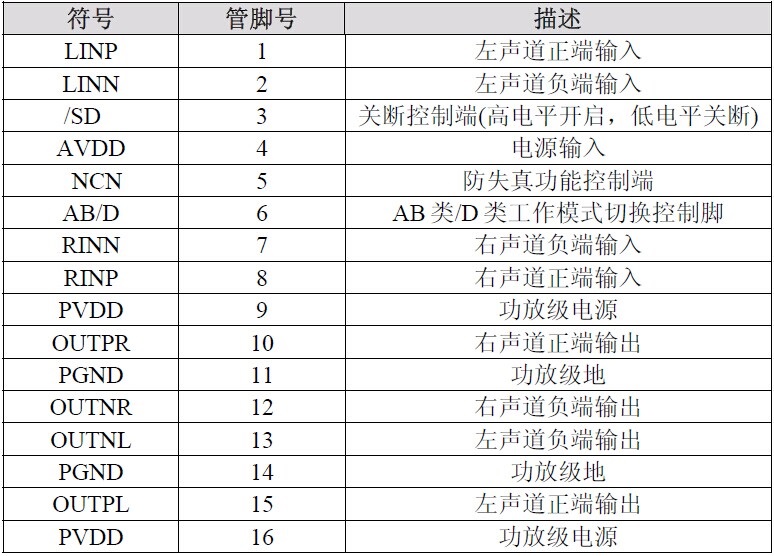

SOP-16 封装引脚功能描述

NS4258 应用图

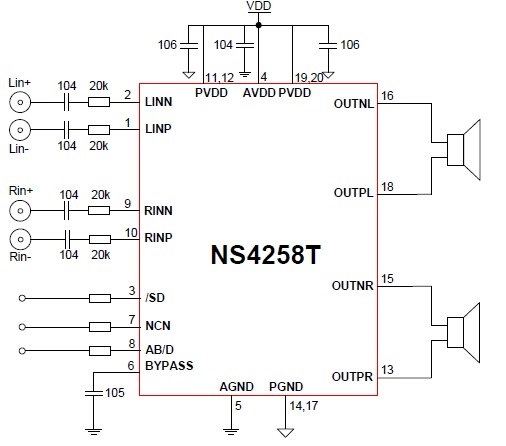

差分输入模式

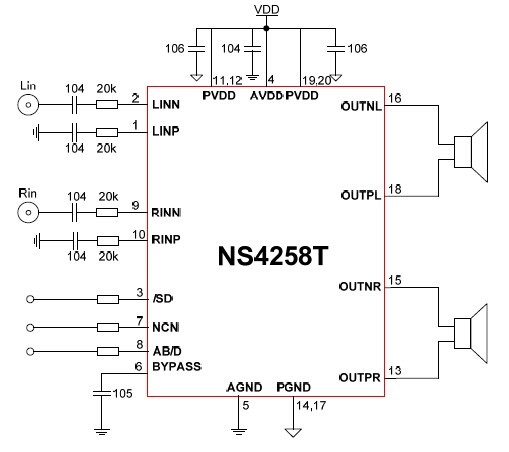

单端输入模式

(以上管脚定义针对 eTSSOP-20 封装)
