当前位置:首页->产品展示->功放IC->APA2068(PWM脉宽调制/模拟音量控制/直流音量控制2.6W双声道AB类音频功放IC)
产品名称: APA2068(PWM脉宽调制/模拟音量控制/直流音量控制2.6W双声道AB类音频功放IC)
封装形式: SOP-16
兼容型号: APA2068
产品功能: 2X2.6W/5V/4Ω
资料下载:  APA2068.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

  国产APA2068是单片集成电路,能够提供精确的模拟音量控制(模拟音量控制输入可由电位器、经过RC滤波的PWM信号源、或者DAC输出来驱动),内部立体声BTL音频功率放大器能够输出2.6W(1.8W)的功率驱动4Ω 负载,THD+N低于10%(1.0%)。包括立体声BTL模式和立体声SE模式,分别用于驱动扬声器和耳机。

- 低工作电流(9mA)
- 消除开启和关断时输出噪声的Depop电路
- 32级音量控制
- 双通道,每通道能以BTL模式输出2.6W功率(4Ω 负
载)
- SE/BTL接引脚可选择BTL和SE 模式两种输出模式
- 低功耗关断模式,典型值1uA
- 短路保护功能
- 热关断保护和过流保护
- 最大输出信号限幅
- Thermal Pad SOP-16P封装形式

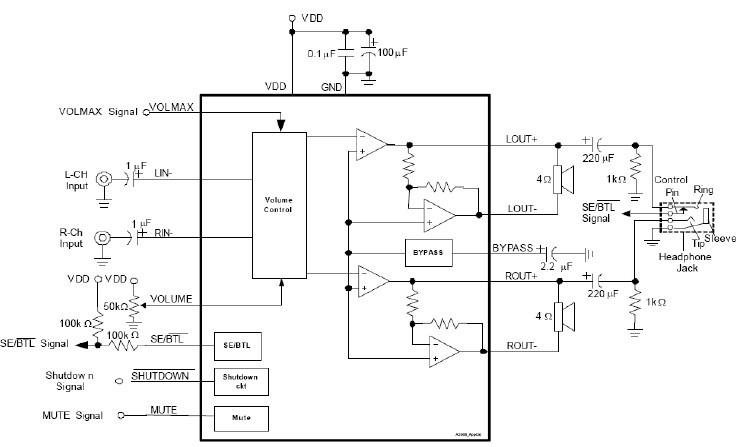

典型应用原理图
