当前位置:首页->产品展示->功放IC->PAM8303/AX8303(3W单声道D类功放IC)
产品名称: PAM8303/AX8303(3W单声道D类功放IC)

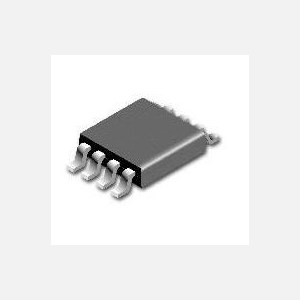

封装形式: SOP-8/MSOP-8/DFN-8
兼容型号: PAM8303
产品功能: 3W/5V/4Ω
资料下载:  AX8303说明书(09版).pdf
在线销售: 给我发消息 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

产品概述
AX8303是一款高电源抑制比3W单通道D类音频功率放大器,采用差分输入消除噪声和RF 调整。高达 90 %的效率,占据较小的 PCB 面积使AX8303 成为手持设备的理想选择。无滤波特性不要求额外的外部滤波器,更少的外部元件,更少的 PCB 区域,更低的系统成本,而且简化了应用系统设计。AX8303 具有短路保护与热保护特性。采用SOP-8/MSOP-8/DFN-8封装。
主要特点
􀁺 在 1W,8 Ω 负载时达到 90 %的效率。关机电流<1μA。5V 电源电压下,带 4 Ω 负载输出功率3W,总谐波失真 10 %。
      要求极少的外部元件。
􀁺 无输入时超低噪声。
􀁺 电源电压 2.8V~5.5V。􀁺 短路保护。
􀁺 过温关断。
 典型应用
􀁺 手机 / 智能电话 MP4/MP3 GPS,数码相框,电子字典,便携式游戏机等

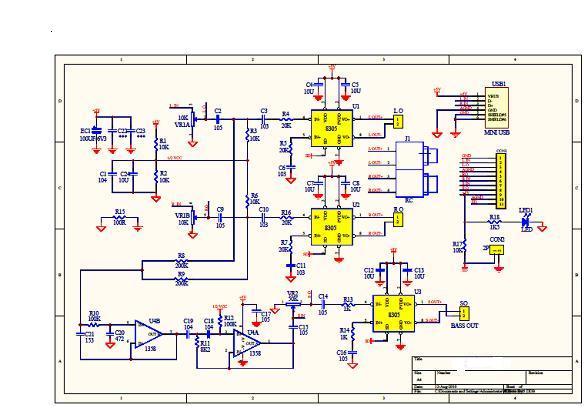

 AX8303 便携式2.1声道小音箱应用原理图
