产品名称: AT8030(15W双声道防破音D类功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: 2X15W/12V/4Ω
产品规格书下载: AT8030.pdf
在线客服:
给我发消息
张代明 3003290139
给我发消息
张顺平 3003262363
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概要
AT8030是一款单芯片2.0声道 class D音频功放,具有90%以上的效率,无需使用外置散热片,外围电路简洁。AT8030可以支持5V~16V的电源电压工作范围,每个通道采用BTL的输出模式,在左右声道4欧姆负载的条件下,最大可提供2X15W的输出功率,AT8030具有独特的防破音设计,在输入音频信号过载的情况下,功放自动调整增益,确保输出不会失真。

特性

2X15W输出功率

全差分输入,BTL输出模式

自动增益控制防破音设计

优异的上、下电pop-click噪声抑制

0.05%的失真度

90dB的信噪比

5V~16V单电源电压供电

过流保护。

过热保护。

e-TSSOP24封装

应用

多媒体音箱

Soundbar音箱

Wifi,蓝牙音箱

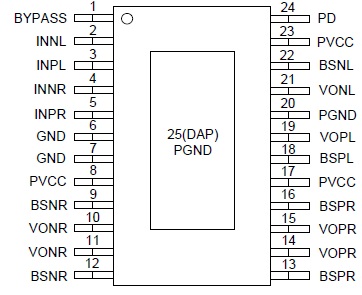

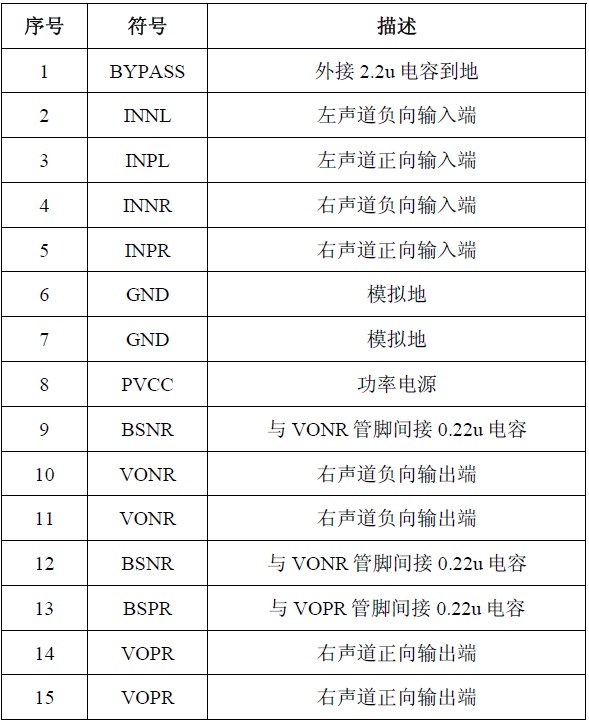

引脚定义及功能

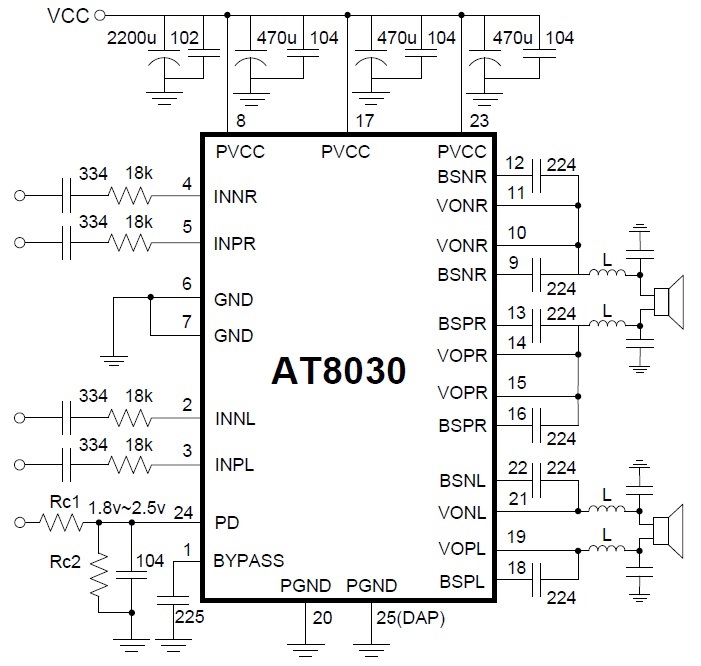

典型应用电路
