当前位置:首页->产品展示->功放IC->ANT8821(自适应升压、超低EMI、G类4.5W双声道音频功放IC)
产品名称: ANT8821(自适应升压、超低EMI、G类4.5W双声道音频功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: PO at 10% THD+N, VIN = 3.7V ,2X4.5W((BOOST升压值为6.0V))
资料下载: ANT8821.pdf
在线销售: 点击这里给我发消息

    详细介绍

概要
ANT8821  是一款自适应升压,超低 EMI,高信噪比,双声道 G 类音频功放。芯片内部集成多路电源轨自适应升压单元,在锂电池3.7V 供电时,驱动双通道 4Ω负载可以输出 2×4.5W 恒定功率。此芯片具有低电池电压检测功能,一旦电池电压低于 3.5V 以下,放大器自动逐步降低增益,保护电池在低压时不被大电流拉宕机,同时确保低电压时应用环境的其他器件供电更加稳定可靠。ALC 功能能够自动检测输出失真,动态调整放大器增益,确保输出的音频信号不会出现较大的失真。ANT8821 采用频谱扩展 PWM 调制技术,使得放大器工作在 D 类模式时能达到与 AB类功放相媲美的 EMI 特性。
此外,ANT8821 内置过流保护、过热保护功能,确保芯片在各种应用环境中的可靠性,稳定性。

特性
2×4.5W输出功率
多路电源轨自适应升压
ALC自动增益控制
低电池电压检测
超低 EMI
全差分电路结构,抗干扰能力强
上、下电 pop-click 噪声抑制
0.05%的失真度
90dB 的信噪比
3V~5.5V 单电源电压供电
过流保护
过热保护


应用
便携式蓝牙音箱,WiFi 音箱
车载 GPS
便携式扩音器

封装信息
eTSSOP24

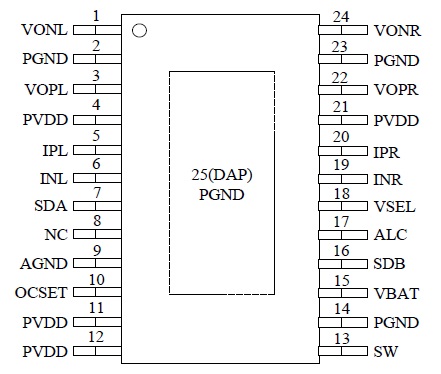

引脚分配图

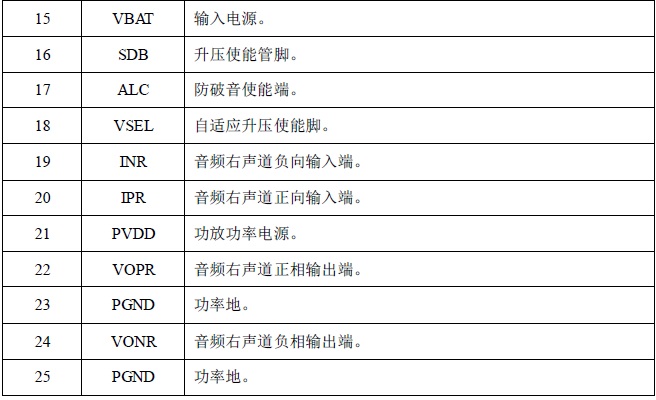

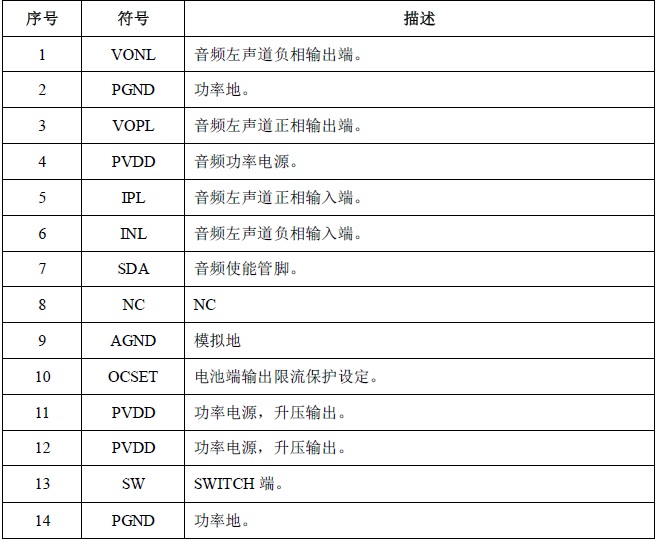

引脚功能描述

典型应用电路

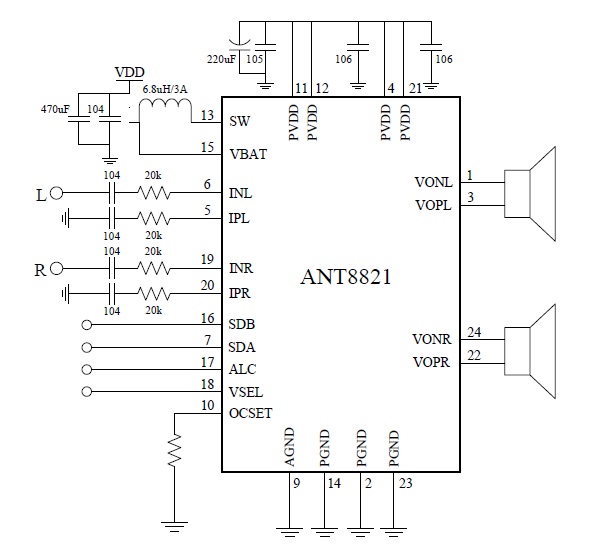

ANT8821 单端输入工作模式电路图

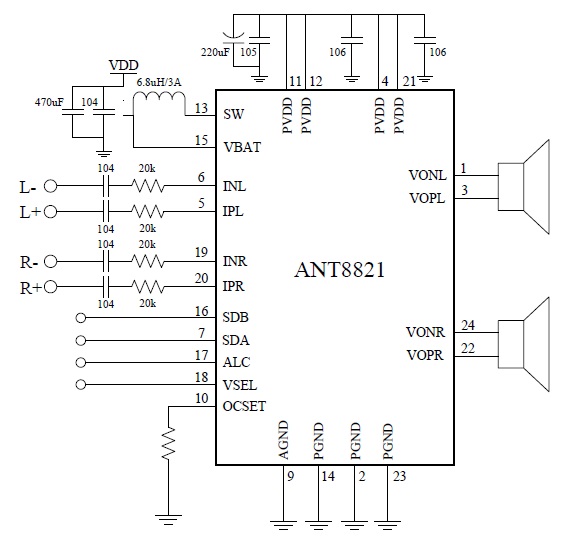

ANT8821 差分输入工作模式电路图
