当前位置:首页->产品展示->功放IC->NS8258(集成同步升压、超低噪声、防失真、恒定3W双声道AB/D类双模式音频功放IC)

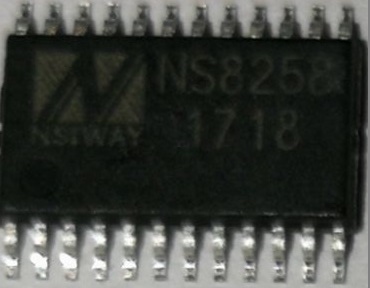

产品名称: NS8258(集成同步升压、超低噪声、防失真、恒定3W双声道AB/D类双模式音频功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: PO at 10% THD+N, VIN = 3.7V ,2X3.0W((BOOST升压值为5.0V))
资料下载:  NS8258.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

功能说明
  NS8258是一款内部集成升压电路,超低噪声,防失真,无需滤波器,3W×2 双声道 AB 类 D 类切换音频功放。在锂电池供电时,即使电池电压不断下降也能持续稳定的输出功率。NS8258采用全差分输入设计,使得功放有较好的共模噪声抑制特性。NS8258采用先进的技术,在全带宽范围内极大地提高信噪比,最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真,实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。AB/D 类工作模式可通过一个控制管脚高低电平切换,以匹配不同的应用环境。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。    NS8258内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
NS8258提供 eTSSOP-24 封装,额定的工作温度范围为-40℃至 85℃。
主要特性
 内部集成升压电路
 输出功率:3W×2(VBAT=3.7V、4Ω 负载)
 超低底噪: 120uV  工作电压范围:3.0V~5.25V  0.05%THD(1 W 输出功率、4Ω 负载、ClassD)
 AB 类 D 类切换功能
 防失真(NCN)功能
 优异的“上电,掉电”噪声抑制
 过流保护、过热保护、欠压保护
 eTSSOP-24 封装
应用领域
 蓝牙音响
 其他便携式音响

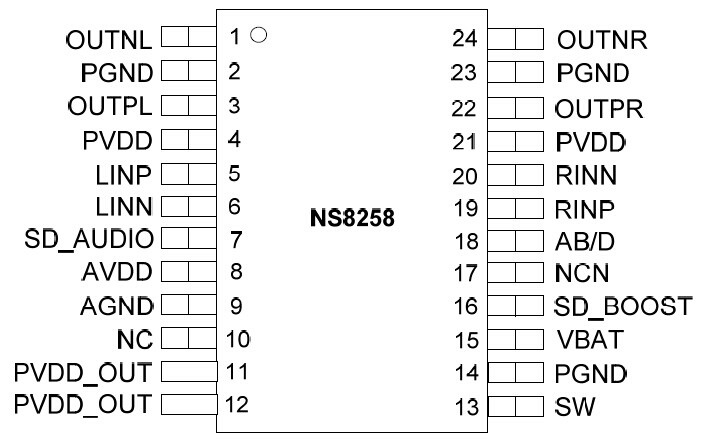

芯片管脚描述


典型应用电路

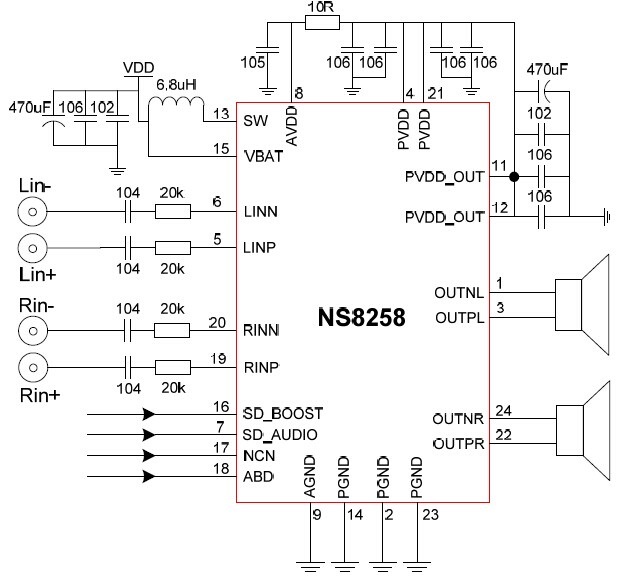

差分输入模式

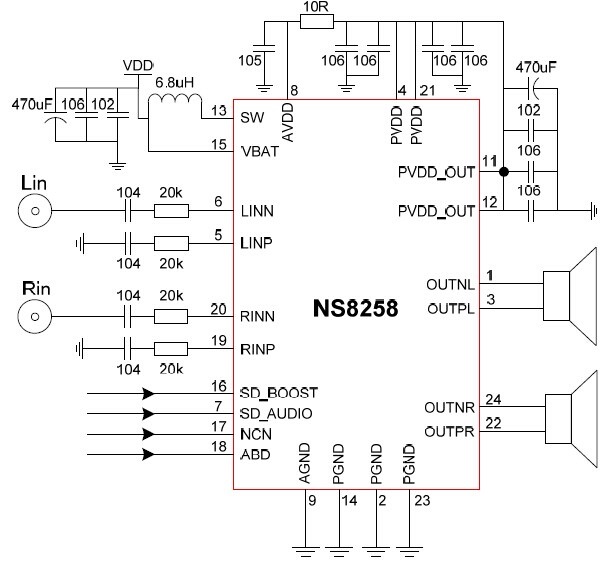

单端输入模式
