当前位置:首页->产品展示->功放IC->XPT9971/XPT8871/CSC8005(AB/D类切换5.5W音频功放IC)
产品名称: XPT9971/XPT8871/CSC8005(AB/D类切换5.5W音频功放IC)

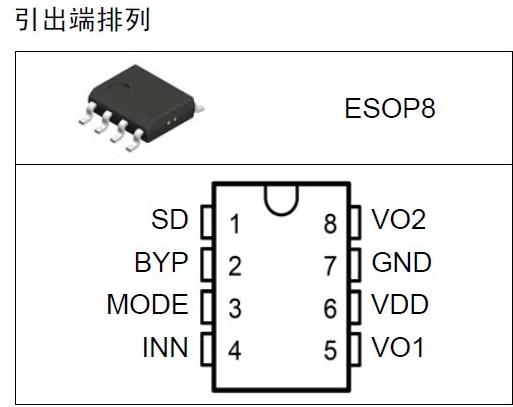

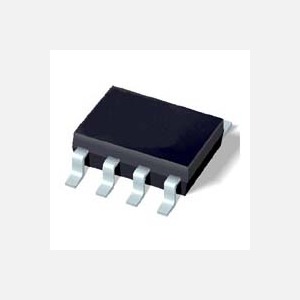

封装形式: ESOP-8
兼容型号: XPT9971/XPT8871
产品功能: 3.3W/5V/4Ω或5.5W/5V/2Ω
产品规格书下载: CSC8005.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述
CSC8005是一款无FM 干扰,5.5W(2Ω负载),AB/D 类可选式功率放大器。5V 工作电压时,最大驱动功率为5.5W(2Ω,BTL 负载,THD<10%),音频范围内总谐波失真小于1%(20Hz—20KHz)。CSC8005 的应用电路简单,只需极少数外围器件。CSC8005输出不需要外接耦合电容或上举电容和缓冲网络。CSC8005采用ESOP8 封装,特别适合用于小音量、小体积的便携系统中。CSC8005 可以通过控制进入休眠模式,从而减少功耗。CSC8005 内部具有过热自动关断保护机制。CSC8005 工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。管教兼容XPT9971/XPT8871/MIX2015

主要特点
输出功率高(THD+N<10%,1KHz 频率):
ESOP 封装的为5.5W ( 2Ω 负载) 和
3.3W(4Ω负载)
掉电模式漏电流小:0.6uA(典型)
采用ESOP8 封装
外部增益可调
宽工作电压范围2.0V~5V
外围元件极少
单位增益稳定

典型应用
手提电脑
台式电脑
低压音响系统

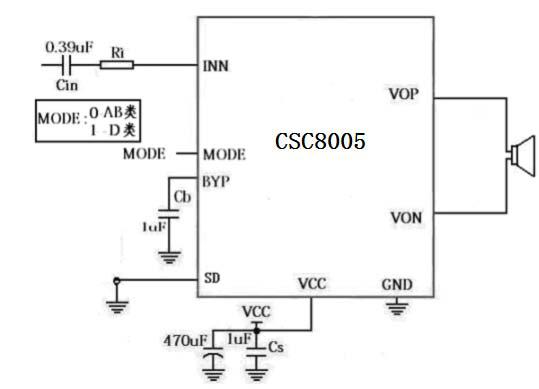

典型应用图
